В современном машиностроении, приборостроении, мебельном производстве и множестве других отраслей ключевой задачей является создание прочных, износостойких и долговечных резьбовых соединений. Особенно остро этот вопрос стоит при работе с мягкими, хрупкими или пористыми материалами, где стандартная метрическая резьба быстро изнашивается, срывается и перестает выполнять свою функцию. Эффективным и проверенным решением этой проблемы стало использование резьбовых втулок (также известных как резьбовые вставки или футорки). Это компактные, но чрезвычайно функциональные элементы, которые кардинально повышают надежность любого соединения.
Что такое резьбовая втулка? Конструкция и принцип действия

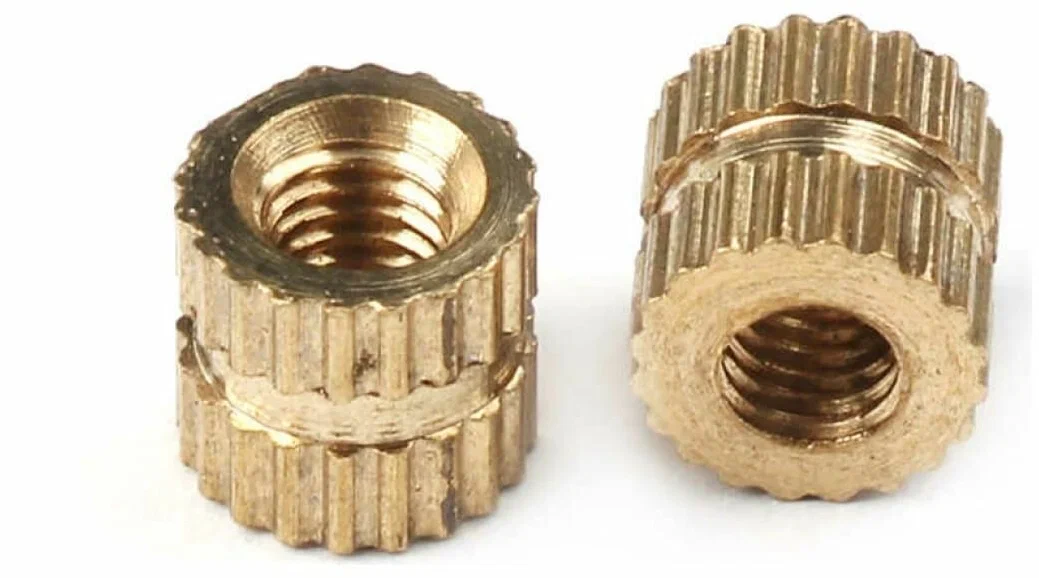

Резьбовая втулка — это крепежное изделие в форме полого цилиндра, оснащенное двумя типами резьбы. Внутренняя резьба является метрической и служит для вкручивания стандартного винта, болта или шпильки. Внешняя резьба — самонарезающая (как правило, винтовая или елочная), предназначенная для ввинчивания в базовый материал.
Принцип их применения заключается в следующем: в детали предварительно подготавливается отверстие строго определенного диаметра. Затем, с помощью специального монтажного инструмента или вручную (в зависимости от типа втулки), она вкручивается в это отверстие. Острая режущая кромка внешней резьбы легко входит в материал, формируя прочное и стойкое соединение. После установки втулка становится постоянной частью детали, предоставляя идеальную металлическую резьбу для последующего крепления.
Сферы применения: где незаменимы резьбовые вставки
Область использования этих элементов крайне широка. Их основное назначение можно разделить на две крупные категории:
- Создание высокопрочных соединений в мягких материалах. Это первостепенная задача втулок. Они незаменимы при работе с:
- Древесиной и древесными композитами (МДФ, ДСП): особенно в мебельном производстве, где необходимо многократное свинчивание и раскручивание элементов (сборка корпусной мебели, крепление фурнитуры).
- Пластиками и полимерами: в приборостроении, производстве бытовой техники, автомобильных компонентов.
- Цветными металлами и легкими сплавами: таких как алюминий, латунь, бронза, магниевые сплавы. Эти материалы часто не могут удержать стандартную резьбу под нагрузкой и склонны к смятию.
- Восстановление поврежденной резьбы. Это «спасательная» операция, которая позволяет дать вторую жизнь дорогостоящей детали без необходимости ее замены. Втулки широко применяются для ремонта:
- Блоков цилиндров двигателей внутреннего сгорания.
- Головок блоков цилиндров (ГБЦ).
- Корытец подшипников в электродвигателях, насосах, генераторах и компрессорах.
- Крепежных отверстий в корпусах редукторов и коробках передач.
- Любого другого резьбового соединения, которое было сорвано, повреждено коррозией или изношено в процессе эксплуатации.
Таким образом, резьбовая втулка является ключевым элементом как в процессе первичного производства, так и в ремонтно-восстановительных работах.
Ключевые преимущества и выгоды от использования
Переход на использование резьбовых втулок предоставляет инженерам, конструкторам и мастерам ряд неоспоримых преимуществ:
- Повышение прочности и долговечности соединения. Втулка изготавливается из высокопрочных сталей (чаще всего нержавеющих или углеродистых с защитным покрытием), которые значительно превосходят по механическим свойствам базовый материал. Нагрузка распределяется по большей площади, что предотвращает смятие и срыв витков.
- Увеличение стойкости к износу и вибрациям. Металлическая вставка устойчива к истиранию, что позволяет многократно вкручивать и выкручивать крепеж без ущерба для соединения. Кроме того, многие типы втулок обеспечивают превосходную стойкость к самоотвинчиванию под воздействием вибраций.
- Универсальность и широкий модельный ряд. Производители предлагают втулки различных размеров (под разные метрические резьбы M2, M3, M4, M5, M6, M8, M10 и т.д.), из различных материалов и с разными типами покрытий, что позволяет подобрать идеальное решение для любой задачи.
- Коррозионная стойкость и экологическая безопасность. Втулки из нержавеющей стали (A2, A4) или с защитными покрытиями (цинкование, хромирование) надежно защищены от ржавчины и химических воздействий. Это делает их пригодными для использования в условиях повышенной влажности, на открытом воздухе и в агрессивных средах. Они не выделяют вредных веществ, что важно для производства мебели, медицинского оборудования и пищевой промышленности.
- Экономическая эффективность. Использование втулок для ремонта позволяет избежать дорогостоящей замены целых узлов и деталей. В производстве они снижают процент брака и повышают надежность конечного продукта, что положительно сказывается на репутации и сокращает расходы на гарантийное обслуживание.
- Аккуратный и профессиональный внешний вид. Крепежное отверстие с установленной втулкой выглядит эстетично и технологично.
Особенности монтажа и эксплуатации
Установка резьбовых втулок — процесс, требующий внимательности, но не сложный при наличии правильного инструмента.
- Подготовка отверстия. Это самый ответственный этап. Для каждого типа и размера втулки производитель строго регламентирует диаметр сверла, которым must be подготовлено отверстие. Он должен быть точно калиброванным – ни больше, ни меньше.
- Нарезка резьбы (требуется не для всех типов). Для некоторых видов втулок (например, стандартных метчиковых) в подготовленном отверстии необходимо предварительно нарезать внутреннюю резьбу специальным метчиком. Самонарезающие виды втулок (с елочной или винтовой нарезкой) этой операции не требуют.
- Установка втулки. Для этого используется специальный монтажный инструмент — оправка или шпиндель (гаечный ключ, отвертка, шуруповерт). Инструмент вставляется в торцевой шлиц втулки и вращательным движением вкручивает ее в подготовленное отверстие до упора.
- Извлечение монтажного инструмента. После установки инструмент аккуратно извлекается. Втулка надежно зафиксирована в материале и готова к принятию стандартного крепежа.
Важным эксплуатационным качеством является наличие защитного покрытия. Цинковое или хромированное покрытие не только придает изделию эстетичный вид, но и создает барьер, защищающий от коррозии и продлевающий срок службы соединения в тяжелых условиях.
Резьбовая втулка — это малозаметный, но критически важный элемент современной инженерии. Она представляет собой простое, экономичное и чрезвычайно эффективное решение проблем, связанных с ненадежностью резьбовых соединений в мягких материалах и их восстановлением. Благодаря своей прочности, долговечности и универсальности, эти изделия нашли применение в самых разных отраслях — от аэрокосмической промышленности до сборки домашней мебели. Правильный подбор и профессиональный монтаж резьбовой втулки гарантируют, что соединение будет выдерживать высокие нагрузки, вибрации и многократные циклы сборки-разборки, обеспечивая бесперебойную работу механизмов и конструкций на протяжении многих лет.
